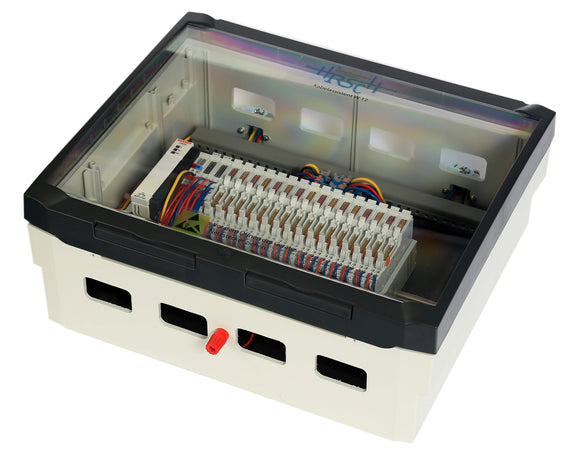

Kabelassistent W 12 Controller ohne Erweiterungsanschluss inklusive Software- Lizenz.
Messcontroller Grundmodul
Der Messcontroller übernimmt direkt unter dem Verlegebrett die Messarbeit von jedem Verbindungsendpunkt zu jedem anderen Verbindungsendpunkt.
Die technische Basis ist ein Beckhoff Embedded PC und dazu passende kompakte Ein- und Ausgangsklemmen.
Die Anschlüsse der Klemmen über Pfostensteckverbinder erlauben einen rationellen Aufbau der Anschlussverdrahtung vom Messcontroller an die Stecker auf dem Verlegebrett.
Klemmen über Pfostensteckverbinder erlauben einen rationellen Aufbau der Anschlussverdrahtung vom Messcontroller an die Stecker auf dem Verlegebrett.
Wählen Sie die Größe des Messcontrollers nach der Anzahl der Einzelleitungen in den Kabelbäumen und der geplanten Betriebsart aus.
Kabelassistent W 12 Controller inklusive Software- Lizenz ohne Erweiterungsanschluss
| Artikel | Ausgänge | Eingänge | Maße | Software Lizenz | Anschlussleistung |
| 1210-0202 | 32 | 32 | 264 x 274 x 141 | 32 Kanäle | 15 W |
| 1210-0404 | 64 | 64 | 264 x 274 x 141 | 64 Kanäle | 30 W |
| 1210-0606 | 96 | 96 | 404 x 384 x 160 | 96 Kanäle | 40 W |
| 1210-0808 | 128 | 128 | 404 x 384 x 160 | 128 Kanäle | 60 W |
| 1210-1010 | 160 | 160 | 404 x 384 x 160 | 160 Kanäle | 70 W |
Betriebsart Vollduplex: Kabelassistent steuert jeden Leitungsendpunkt gleich an. Jeder Leitungsendpunkt ist gleichzeitig an einem Ausgang und an einem Eingang des Messcontrollers angeschlossen.
- Besonders geeignet für stark vernetzte Kabelbäume
- Beliebiger Anschluss der Leitungsenden an den Messcontroller
- Voraussetzung für modular aufgebaute Verlegebretter mit gesteckter Messverkabelung
- Kürzere Zeit zur Ersteinrichtung neuer Kabelbäume
Betriebsart Simplex: Sie schließen beim Einrichten an ein Leitungsende einen Ausgang und an das andere einen Eingang des Messcontrollers an. Bei Leitungen mit Doppelanschlägen muss mindestens ein Anschlusspunkt an einem Ausgang liegen und mindestens ein Anschlusspunkt an einem Eingang.
- Besonders geeignet für sternförmige Kabelbäume
- Pro Leitungsende nur ein Eingang oder ein Ausgang des Messcontrollers belegt
- Für fest aufgebaute Verlegebretter mit manuell verdrahteter Messverkabelung
- Beachten von Regeln bei der Ersteinrichtung neuer Kabelbäume
